| 加工定制：是 | 品牌：长友CHANGYOU | 型号：YS-RX01 |
| 功率：5-20wKW | 额定电压：220V | 产品认证：ccc |
| 速度响应频率：1-20khzKHz | 适用电机：伺服电机 | 测试精度高：可到16位数据输出 |
| 设计新颖：适合多种工艺需要 | 技术先进：全国全国 |
一、 概 述
桐乡市梧桐长友自动化技术服务中心专业提供自动化控制产品技术服务。我司提供的该旋转变压器数字显示仪可将旋转变压器的正余弦模拟信号转变为数字量信号并通过数码管显示输出，显示的角度为0°00′到359°54′分，角度的最小分辨率为6角分。它可以作为旋变的角度显示设备应用于用户在调节永磁电机的零位和旋变的零位对应工作中。
该产品广泛应用于混合动力系统、轨道交通、航空航天、船舶兵器、电子、冶金、矿山、油田、水利、化工、轻工、纺织、建筑、机械、机床、机器人、伺服系统等行业。
二、 前面板与端子排接线说明：

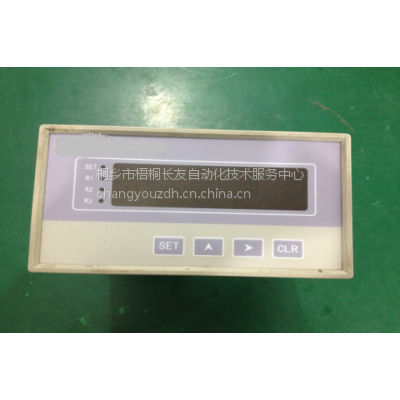

1.前面板 如图
指示灯说明：
（1） SET:在设定状态下指示灯亮。
（2） K1、K2、K3:当接点1、接点2、接点3接通时相应的指示灯亮。
2.尺寸 宽152mm 厚76mm 长150mm
3.端子排说明
如图
端子排1 端子排2
端子排1：1、2号端子为仪表电源输入 220VAC 50Hz
端子排2与旋转变压器通过6芯**电缆连接。旋转变压器由仪表输出供电。
旋转变压器接线端子 | 显示仪端子排2 |
激励电源输入正 R1 | 激励电源输出 Z1 |
激励电源输入负 R2 | 激励电源输出 Z2 |
正弦信号输出正 S2 | 正弦信号输出正 D1 |
正弦信号输出负 S4 | 正弦信号输出负 D2 |
余弦信号输出正 S1 | 余弦信号输出正 D4 |
余弦信号输出负 S3 | 余弦信号输出负 D3 |
4.旋转变压器接线说明（供参考）
旋转变压器接线端 | 旋转变压器接线端定义 | 引出线颜色 |
R1 | 激励电源输入正 | 红（红/白） |
R2 | 激励电源输入负 | 黑（黑/白） |
S2 | 正弦信号输出正 | 白（黄） |
S4 | 正弦信号输出负 | 蓝（蓝） |
S1 | 余弦信号输出正 | 黄（红） |
S3 | 余弦信号输出负 | 绿（黑） |
注：旋转变压器引出线颜色的定义各生产厂家有所差异，使用时要注意！
三、 按键功能说明
1、“SET”键：在标定状态下用来修改各种设定参数。
2.、“5”键：在按了设定键以后可使闪烁位的数加1。
3.、“4”键：可使闪烁位向右移动一位。
4.、“CLR”键：将仪表的显示数据清零或设置至预先设定的数据。
四、仪表的操作及参数设定
仪表在安装接线无误后，即可通电运行。
仪表运行有两种工作状态：即设定状态和测量状态。
仪表上电后，显示器全部点亮，四秒钟后显示位置数据，仪表自动进入测量状态。如果要进行设定或调试，则按如下操作：按住“SET”键不放，同时按下“4”键，显示“——”，设定指示灯亮，四秒钟后显示角度，这时仪表处于设定状态。使用同样的方法，即按住“SET”和“4”两键，可以在设定状态和测量状态来回切换。
在设定状态下，按“SET”键，仪表显示“P0”，且0闪烁，将0修改为下列数值设定相应的参数：
显示代号 | 设定项目 |
P0 | 无 |
P1 | 设定输出内容、显示格式及小数点位置 |
P2 | 设定角度位置转换系数 |
P3 | 设定自动清零之位置 |
P4 | —— |
P5 | —— |
P6 | —— |
P7 | 设定清零工作方式及按键预置功能 |
P8 | 设定角度测量范围及方向 |
P9 | 设定当前位置的角位数据 |
五、 仪表的保修及订货
仪表出厂时已由生产厂家调好，请现场工作人员不要试图打开
仪表进行调整。当仪表发生故障时，应由专门的维修人员修理。本公司承担为期一年的免费保修，超过保修期仍将长期提供维修和零配件供应服务。
